При оцінюванні переваг певних БПЛА зазвичай обговорюють потужність електродвигунів, ресурс акумуляторів, якість і стабільність звʼязку або аеродинамічні особливості конструкції. Але навіть надшвидкий дрон – це лише носій. В реальних бойових умовах ефективність дрона проявляється в іншому. Логістичні чи ударні безпілотники безпосередньо оснащені однією з ключових конструкцій – системою кріплення та скидання вантажу.

Саме цей пристрій робить з повітряної платформи високоточний інструмент. Із ним БПЛА може доставляти боєприпаси, медикаменти чи інші гуманітарні вантажі з максимально високою точністю.

Феномен «Баби Яги»: від гаражної адаптації до стандартів війни

Система скидання – критично важлива. А зрозуміти її можна, згадавши в цілому історію розвитку тактичних БПЛА, які обʼєднують під узагальненою назвою “Баба Яга”.

Коли розпочалося повномасштабне вторгнення росії на початку 2022 року, виникла критична ситуація. Ворожих сил було багато, а стабільної лінії фронту ще не існувало. Штатного високоточного озброєння натомість не вистачало. Утім, на складах були чималі арсенали боєприпасів для різних призначень. Це були протитанкові або мінометні міни, артилерійські снаряди і навіть піхотні гранати.

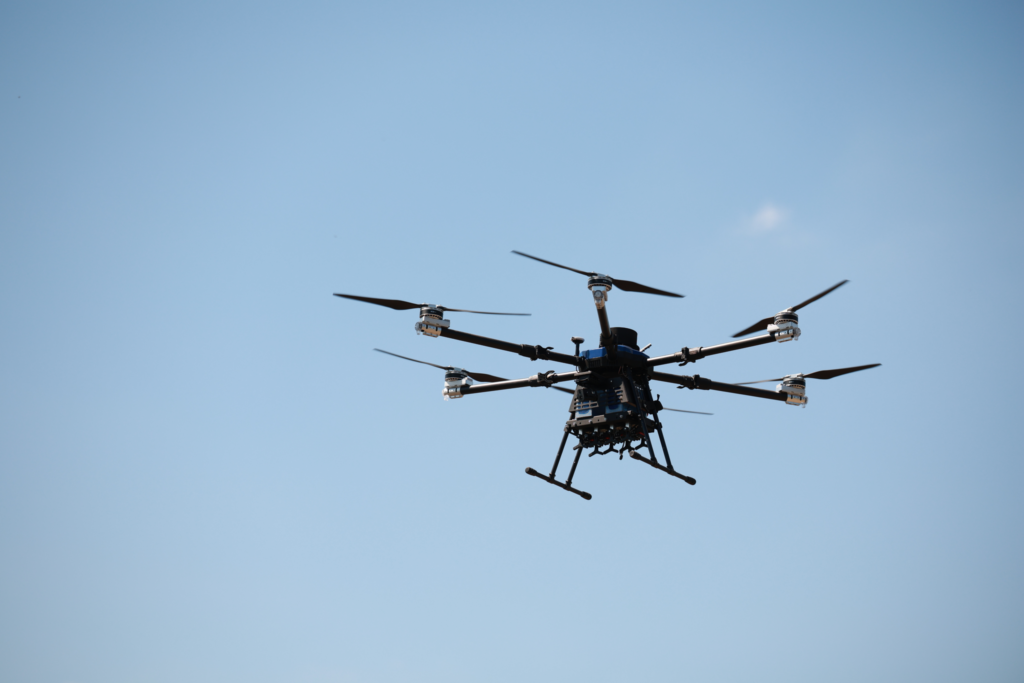

Саме тоді з’явився дрон КАЖАН – один із перших представників класу “Баба Яга”. Починаючись як інженерна модифікація важких аграрних коптерів, КАЖАН вирішив головну проблему: він зміг піднімати від 10 до 30 кг будь-якого корисного вантажу і доставляти його на глибину 10–20 (а сьогодні вже й до 25) кілометрів.

Головна причина популярності таких бомберів полягала у відсутності прив’язки до конкретного типу боєприпасу. На відміну від класичної авіації, де кожна підкрильова підвіска проєктується під суворий стандарт ракет чи керованих авіабомб (КАБ), КАЖАН дозволяв використовувати фактично все, що вибухає:

– Мінометні міни (82-мм, 120-мм);

– Протитанкові міни (ТМ-62);

– Напалм та запалювальні суміші;

– Перероблені авіаційні касетні боєприпаси;

– Протитанкові авіаційні бомби;

– Кастомні інженерні боєзаряди.

Військова історія знає небагато прикладів масованого вертикального бомбардування безпосередньо на лінії бойового зіткнення. Більшість укріплень, бліндажів та бронетехніки розраховані на витримування горизонтального обстрілу (артилерія, ПТРК) і практично беззахисні проти прямих влучань згори під кутом 90 градусів.

Інженерний виклик: Універсальність проти безпеки

Застосування різнотипного озброєння створило складну дилему для розробників: як зробити механізм підвісу, який однаково надійно тримає як пласку протитанкову міну, так і мінометну міну складної форми або звичайні циліндричні боєприпаси, і при цьому залишається безпечним для екіпажу?

Вимоги до системи скиду в умовах реальної війни надзвичайно суворі:

1. Універсальність: Можливість закріпити від 1 до 4 (у спеціальних версіях — до 6–8) боєприпасів різної маси та габаритів.

2. Простота в польових умовах: Оператор повинен споряджати дрон у темряві, на холоді, лежачи на землі чи в окопі, без складного інструменту.

3. Надійність і безпека: Будь-яка похибка чи випадкове зачіпання не повинні призводити до самовільного падіння вантажу чи детонації.

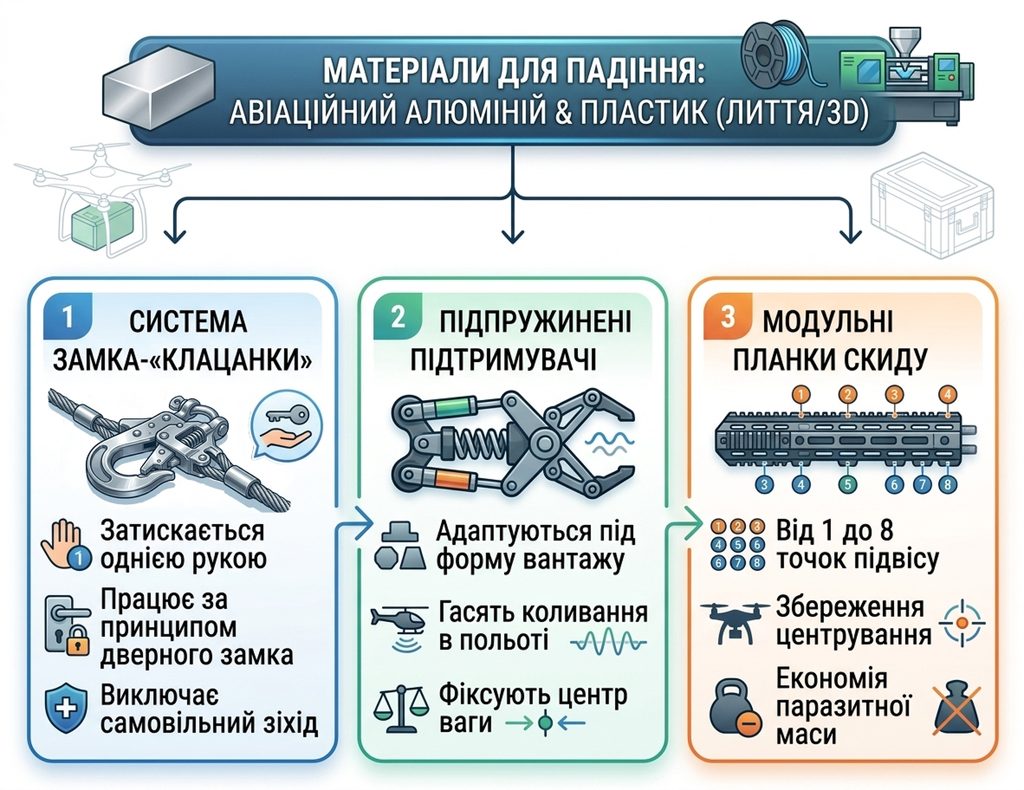

Анатомія сучасного скидання: 3 елементи досконалості

Через чотири роки еволюції — від використання тросиків, затворок та сервоприводів від радіокерованих іграшок — інженери компанії «Реактивні дрони» прийшли до трикомпонентної архітектури.

1. Замок-«клацанка» (Механічна фіксація)

Замок спроєктований за принципом авіаційного замка. Щоб закріпити боєприпас, достатньо легко натиснути його на фіксатор однією рукою до характерного клацання. Завдяки внутрішній системі важелів та пружин, зворотний рух без команди заблокований. Вантаж не зможе випасти самостійно — для його вивільнення потрібен чіткий механічний або електричний імпульс.

2. Підпружинені підтримувачі (Стабілізація в повітрі)

Просто утримати вантаж недостатньо — його потрібно знерухомити. Якщо боєприпас буде розгойдуватися в польоті, це створить паразитарні коливання, змістить центр ваги та позбавить дрон керованості. Для цього застосовують спеціальні підпружинені упори. Вони автоматично приймають форму геометрії конкретного боєприпаса, щільно затискаючи його з боків і ліквідуючи будь-який люфт.

3. Модульні планки та розцентровка (Гнучка конфігурація)

Механізм монтується на так звані планки скидання. Це модульна конструкція з пазами, яка кріпиться до рами дрона за допомогою одного-двох болтів.

– Економія ваги: Якщо для місії потрібен лише один важкий скид, зайві планки знімаються, щоб не нести «паразитну» масу.

– Баланс мас (Центрування): При монтажі одного боєприпаса планка ставиться чітко по центру ваги БПЛА. Якщо підвішуються 2 або 4 снаряди, планки розміщуються симетрично відносно центральної осі, зберігаючи ідеальну розцентровку апарата.

Матеріальна база системи поєднує авіаційний алюміній (для силових елементів), високоміцний литий та 3D-друкований пластик, а також спеціалізовані сталеві пружини та металовироби.

«Причеп»: Авіаційна філософія за 5 гривень

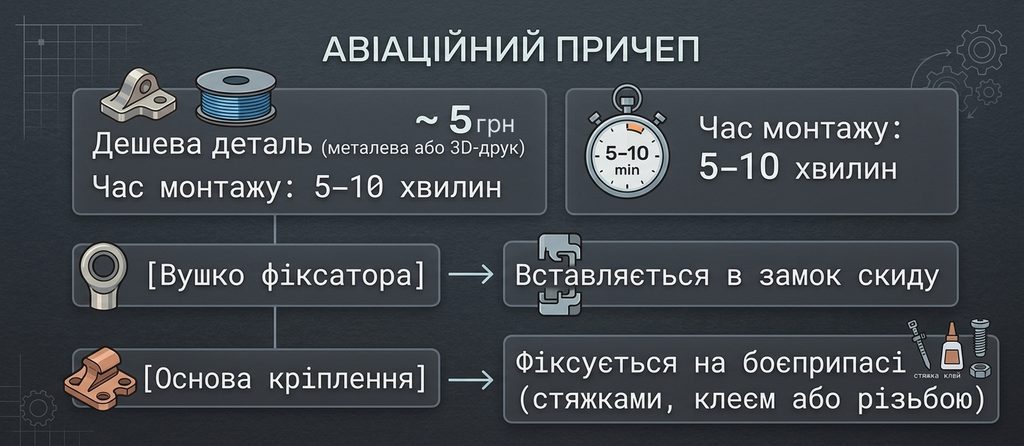

Для того, щоб будь-який нестандартний боєприпас можна було зафіксувати у замку, використовується мікродеталь, яку інженери називають «причепом».

Цю ідею запозичили з великої авіації. Там схожі вушка інтегрують в конструкцію авіабомб, торпед чи підвісних паливних баків.

Елемент “причеп” дуже дешево виготовляти. Його собівартість становить приблизно 5 гривень. А реалізувати його можна як з металу, так і роздрукувати за допомогою 3D-принтера у будь-якій кількості.

– Для польових модифікацій: Причеп легко монтується на корпус міни за допомогою пластикових будівельних стяжок або клейових сумішей за 5–10 хвилин.

– Для заводських боєприпасів: Елемент одразу інтегрується в корпус під час виробництва.

Багаторівневий захист: Як уникнути випадкового скидання

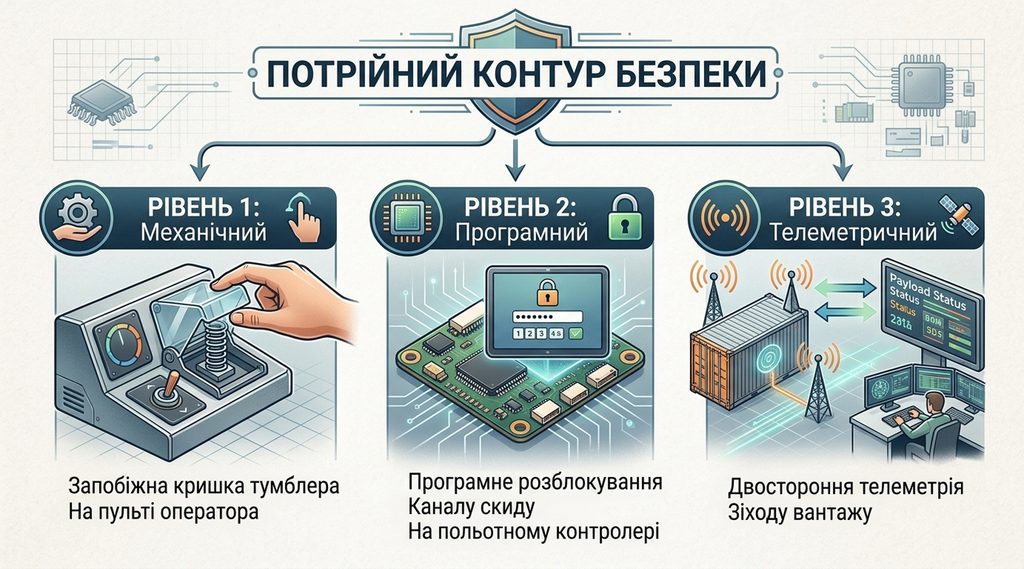

У бойовій обстановці ціна помилки — життя екіпажу та збереження техніки. Тому система скидання оснащена потрійним контуром захисту.

1. Фізичний запобіжник на пульті: Тумблер скидання на пульт-контролері оператора оснащений підпружиненим ковпачком-запобіжником (аналогічно до тумблерів у кабінах винищувачів). Випадково зачепити або натиснути його ліктем чи екіпіруванням неможливо.

2. Програмний захист: Польотний контролер БПЛА вимагає додаткового підтвердження команди на розблокування бойового каналу перед виконанням скидання.

3. Механічний важіль розряджання: Якщо дрон повернувся з місії з невикористаним боєприпасом, зняти його на землі можна вручну. Для цього на замку передбачено спеціальний важіль. Сконструйований він так, що випадково зачепити його під час транспортування неможливо, але оператор може легко дістатися до нього пальцями.

4. Контроль сходження вантажу: Система телеметрії інформує оператора на моніторі про кількість підключених скидів та дає чіткі підтвердження про сходження кожного окремого боєприпаса.

Універсальна система скидання — це приклад того, як фундаментальна авіаційна інженерія та польова практичність поєднуються в одному вузлі. Саме завдяки грамотно спроєктованій механіці підвісу дрон перетворюється з простого літального апарата на гнучкий, безпечний та високоефективний комплекс.
